產品特點
技術參數
ICM-1000M標準配置(手動操控型) ? | ||||
部?件 |
技術規格與參數 |
|||

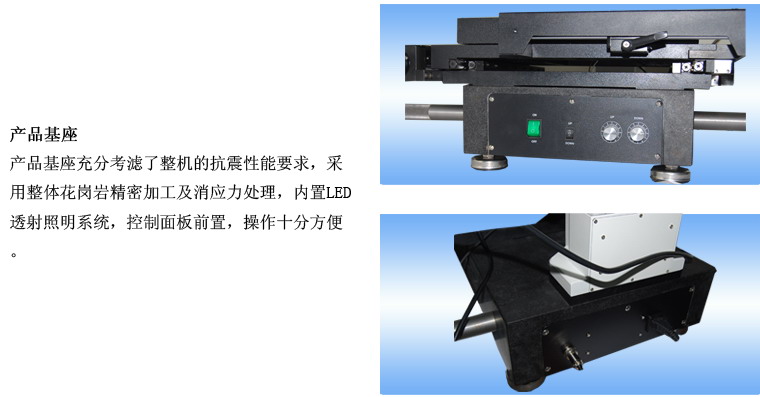

基?座 |
花崗巖整體基座,外形尺寸:620mmX360mmX110mm |
|||
目?鏡 |
10X大視野廣角目鏡,視場數Ф22mm |
|||
物?鏡 |
類??? 型 |
放大倍率 |
數值孔徑 |
工作距離 |
無限遠明暗視場 平場消色差物鏡 |
5X |
0.12 |
8.4 |
|
10X |
0.25 |
9.3 |
||
20X |
0.40 |
7.2 |
||
50X |
0.70 |
2.5 |
||
目鏡筒 |
正像觀察,雙目瞳距調節范圍:53~75mm,可100%推拉攝影 |
|||
調焦機構 |
手動粗微動同軸調焦, 最小微動格值:0.002mm,粗動松緊可調,有效調焦范圍0~8mm,軸向平面內的垂直度不大于0.05mm。 |
|||
轉換器? |
五孔明暗場轉換器(螺紋規格:M26X0.705),附物鏡轉接頭1個(轉換螺紋規格:4/5″X(qián)1/36″) |
|||

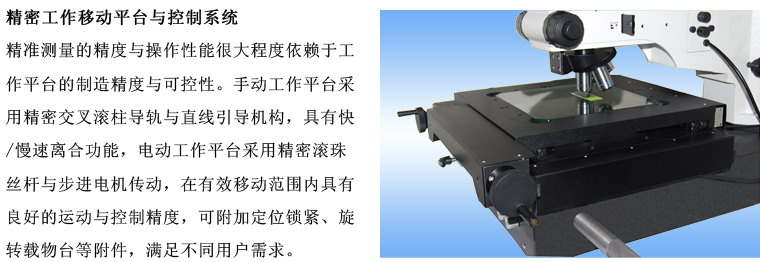

工作平臺? |
材質:優質灰鑄鐵,經時效消應力處理。 |
|||
最大有效移動范圍:200mmX200mm | ||||
縱橫向移動垂直度不大于0.05mm/200mm(無負載測量) | ||||
玻璃工作臺面與縱橫向移動平面的平行度在有效觀察范圍內不大于0.03mm(無負載測量) | ||||
最大承載重量不大于10千克 | ||||

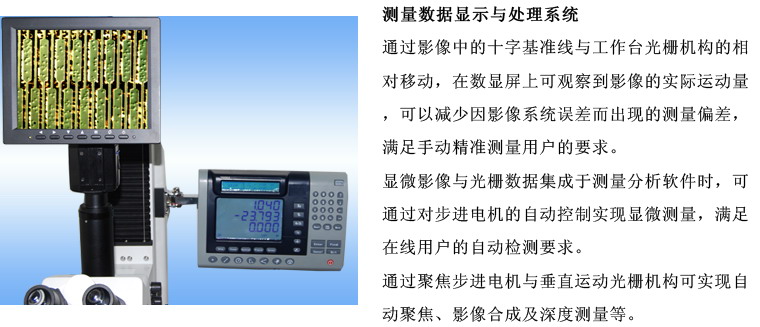

數據處理器 |
DP-100數據處理器,可與計算機并行連接,同步光柵信號輸出 |
|||
示值誤差不大于0.003mm,回程誤差不大于0.005mm | ||||
工作電壓:220V 50/60HZ | ||||
照明裝置 |
落射照明采用12V50W鹵素?zé)?,亮度及中心位置可調 |
|||
落射照明器內置孔徑光闌、視場光闌、濾色片轉換裝置、明暗視場切換裝置,偏光觀察裝置 | ||||
透射照明采用高亮度白光LED燈,亮度可調 | ||||
攝影裝置 |
采用300萬像素高清彩色CMOS芯片與液晶顯示器,具有手動/自動拍照,數據存儲與輸出功能。 |
|||
選配件 |
||||
目鏡 |
10X大視野分劃目鏡,分劃格值0.1mm,視場數Ф20mm |
|||
物鏡 |
類??? 型 |
放大倍率 |
數值孔徑 |
工作距離 |
無限遠明暗視場 平場消色差物鏡 |
40X |
0.60 |
3.0 |
|
60X |
0.75 |
1.9 |
||
80X |
0.80 |
0.80 |
||
100X |
0.85 |
0.40 |
||
目鏡筒 |
三檔位三目頭,100%目鏡觀察,目視與攝影分光同步觀察(分光比為5:5或2:8),100%攝影觀察,可通過切換拉桿自由轉換。 |
|||
微分干涉 相襯裝置 |
適配于5X,10X,20X明暗視場物鏡的微分干涉相襯拉板組件 |
|||
攝影裝置 |
DV-130/300/500/1000彩色數碼顯微攝像儀,附通用顯微圖像測量分析軟件 |
|||
0.5X,1X,2.5X,2.5X~4X攝影接頭 |
